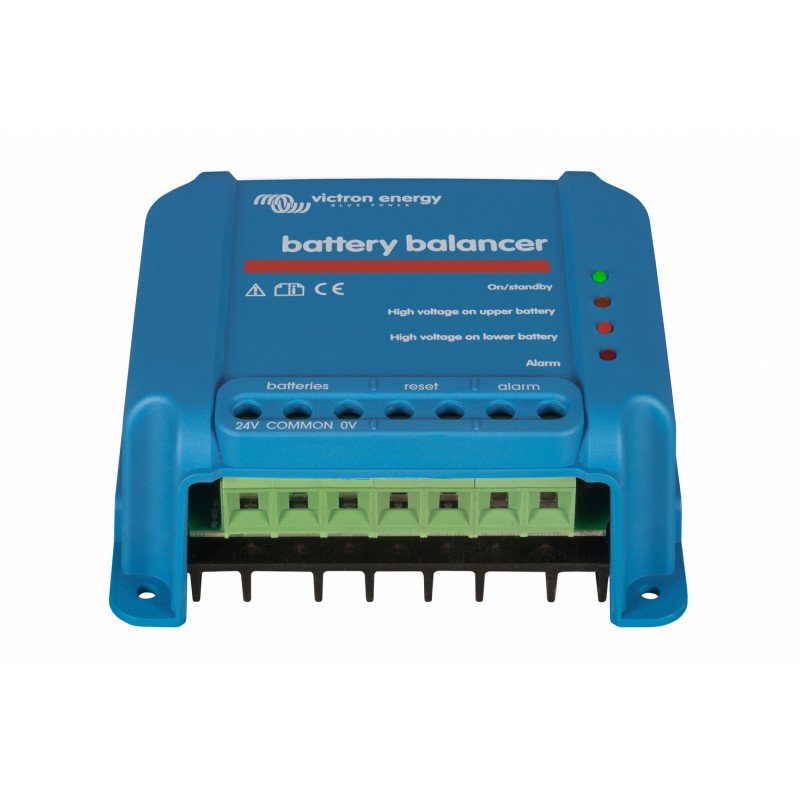

Beskrivning
Balanseringsenheten utjämnar laddningstillståndet två seriekopplade 12 V batterier eller flera kretsar seriekopplade batterier.
När laddningsspänningen i ett 24 V batterisystem når över 24 V kommer balanseringsenheten att aktiveras och
jämföra spänningen över de två seriekopplade batterierna.
Balanseringsenheten kommer att belasta batteriet med den högsta polspänning (eller parallellkopplade batterier)
med en ström upp till 1 A.
Den resulterande skillnaden i laddningsström kommer att säkerställa att batterierna kommer att nå samma laddningstillstånd.
Vid behov kan flera balanseringsenheter parallellkopplas.
En 48 V batteri kan balanseras med 3 balanseringsenheter.

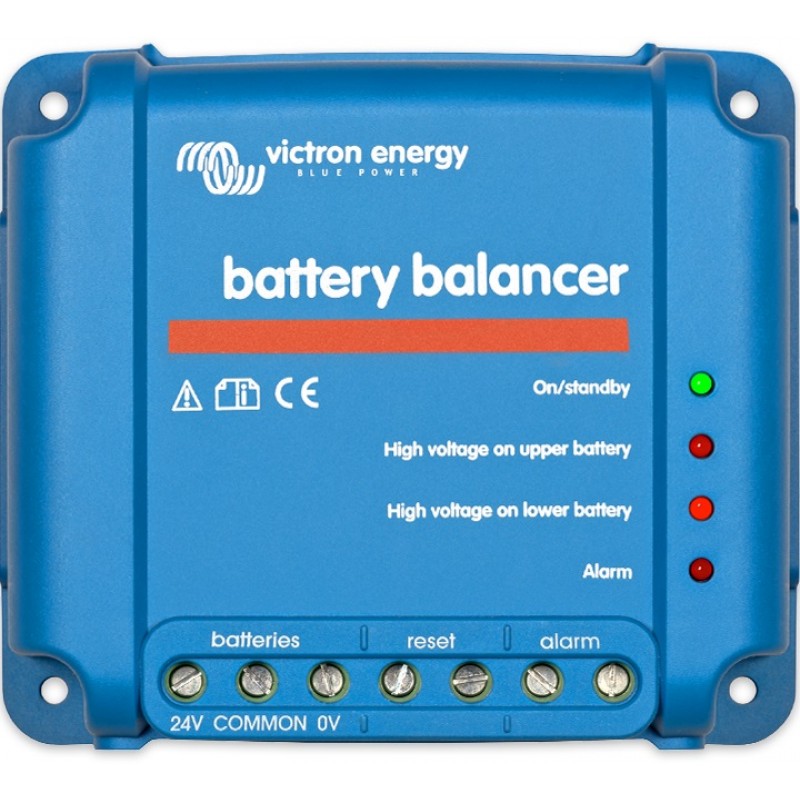

LED-indikatorer
Grön: på (batterispänning> 27,3V)
Orange: nedre batteriben aktiv (avvikelse> 0,1V)
Orange: övre batteri ben aktivt (avvikelse> 0,1V)
Röd: larm (avvikelse> 0,2V). Fortsätter tills avvikelsen har minskat till mindre än 0,14V, eller tills systemspänningen
sjunker till mindre än 26,6V.
Larmrelä
Normalt öppen.
Larmreläet stängs när den röda lysdioden slås på och öppnas när den röda lysdioden slås av.
Återställning av larm
Två terminaler är tillgängliga för att ansluta en tryckknapp. Att koppla samman de två terminalerna återställer reläet.
Återställningstillståndet förblir aktivt tills larmet är över. Därefter stängs reläet igen när ett nytt larm inträffar.
